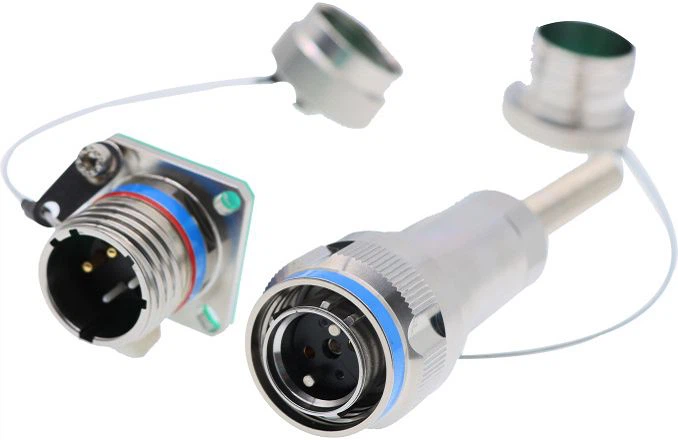

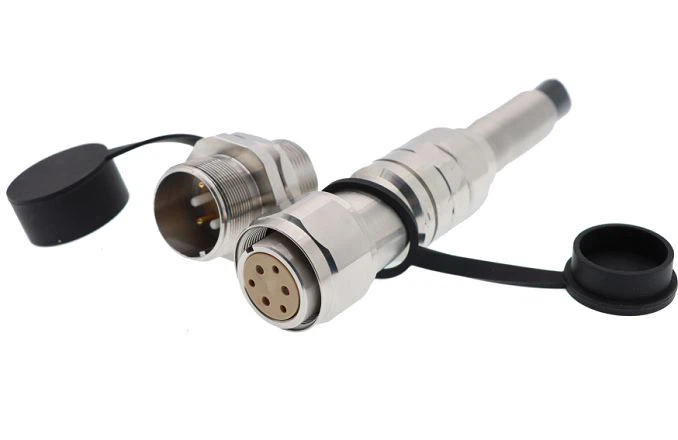

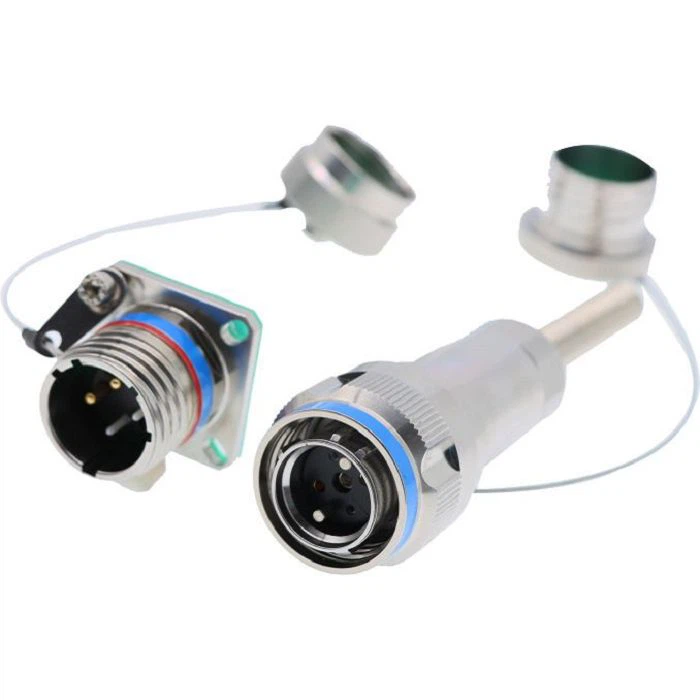

J599 Connector híbrid òptic i elèctric
Connector de fibra òptica impermeable exterior J599 amb connexió ràpida de tres rosques, mentre que l'ús de cinc tecles de posicionament, amb funció cec i anti-mal col·locat i anti-vibració, el connector està fabricat en acer inoxidable 316L.
Descripció
Fabricants i proveïdors professionals de connector híbrid òptic i elèctric J599 a la Xina, que ofereixen els millors preus de venda!
El connector elèctric òptic J599 2 2 és un connector optoelectrònic integrat que pot transmetre diversos senyals òptics i senyals elèctrics al mateix temps. El connector està fet d'acer inoxidable i és adequat per a un funcionament-a llarg termini en entorns durs com ara àcids, àlcalis, corrosió i clima marí. L'endoll i l'endoll adopten cinc funcions de posicionament de claus, inserció cega i prevenció d'inserció incorrecta, connexió ràpida de tres-fils de capçal, amb mecanisme anti-afluixament, connexió multi{-un sol-nucli i inserció cega; baixa pèrdua de connexió, alta fiabilitat; impermeable, resistent a la pols, resistent Entorn dur, resistència a la corrosió i altres característiques, actualment pot proporcionar 2 òptics i 2 elèctrics, 2 òptics i 4 elèctrics, etc., 2 òptics i 2 elèctrics és el número de carcassa 13, 2 òptics i 4 elèctrics és el número de carcassa 15, i es pot personalitzar segons els requisits del client.
Característiques
- Complir amb la interfície de la sèrie GJB599A (MIL-DTL-38999) III
- El connector adopta cinc-claus de posicionament, amb funcions d'inserció cega, prevenció d'inserció incorrecta i-antivibracions
- Utilitza una connexió ràpida de tres-fils de capçal i està equipat amb un mecanisme anti-afluixament
- Ús de virolles de ceràmica i mànigues de ceràmica per aconseguir un acoblament precís de fibra òptica
- Pot realitzar connexió òptica i elèctrica
Aplicacions
- Subestació de comunicació intel·ligent, estació base de comunicació remota
- Xarxa de comunicació òptica militar
- Transmissió de vehicles de comunicació, transmissió espacial de llarga-distància, eina de transmissió portàtil del cos de comunicació
- Transmissió remota de senyals de videoconferència i telèfon per a exercicis de combat reals
- Mines de carbó, pous de petroli, gas natural, etc.
- Comunicació d'exploració geològica
- Emissió de ràdio i televisió
- Accés d'emergència a comunicacions de fibra òptica;
J599 Paràmetres del connector híbrid òptic i elèctric
|
Pèrdua d'inserció |
SM |
Menor o igual a 1,0 dB |
|
MM |
Menor o igual a 0,6 dB |
|
|
Pèrdua de retorn |
SM |
Superior o igual a 50 dB |
|
Resistència d'aïllament |
|
500VDC Major o igual a 5000MΩ (entorn normal) |
|
Resistència de contacte |
|
Menor o igual a 10 mΩ |
|
Comportament mecànic |
Endoll |
Menor o igual a 500 N (cable principal) |
|
Socket |
Menor o igual a 30 N (cable de branca) |
|
|
Temperatura de funcionament |
|
-40 graus -85 graus |
|
Pèrdua d'inserció pèrdua de retorn Resistència d'aïllament Resistència de contacte Comportament mecànic Temperatura de funcionament Nivell de protecció |
|
IP67 |
Paràmetre del cable òptic
|
Diàmetre del cable òptic |
8,5 mm |
|
Material de la funda |
TPU |
|
Unitat de tracció |
KEVLAR |
|
cable elèctric |
1,5 fil quadrat |
|
Tipus de fibra |
9/125,50/125,62.5/125 |
|
resistència a la tracció |
Temps curt: 600N Temps llarg: 1200N |
|
Temperatura de funcionament |
-40 graus -85 graus |
J599 Aspecte del connector híbrid òptic i elèctric
Endoll
|
Shell NO. |
Codi Shell |
A Max |
Fil |
L Màx |
L1 Màx |
|
13 |
B |
25.00 |
M15x1-6g |
32 |
42 |
|
15 |
C |
29.40 |
M18x1-6g |
32 |
42 |

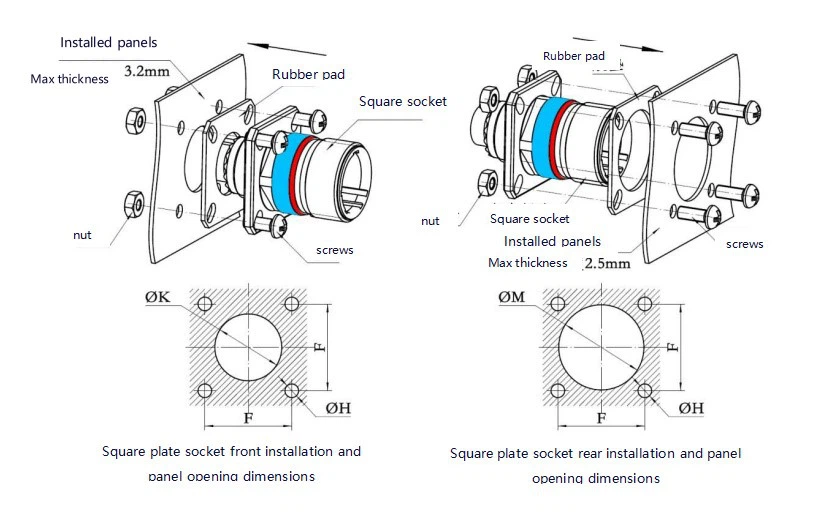

Socket
|
Shell NO. |
Codi Shell |
A Màx |
B Màx |
C Màx |
D Fil |
E |
F |
G |
H |
J |
K Mini |
M Mini |
|
13 |
B |
20.90 |
36.50 |
2.50 |
M15x1-6g |
26.20 |
20.62 |
18.26 |
3.25 |
4.93 |
15.88 |
20.22 |
|
15 |
C |
20.90 |
36.50 |
2.50 |
M18x1-6g |
28.60 |
23.01 |
20.62 |
3.25 |
4.93 |
19.05 |
23.42 |
