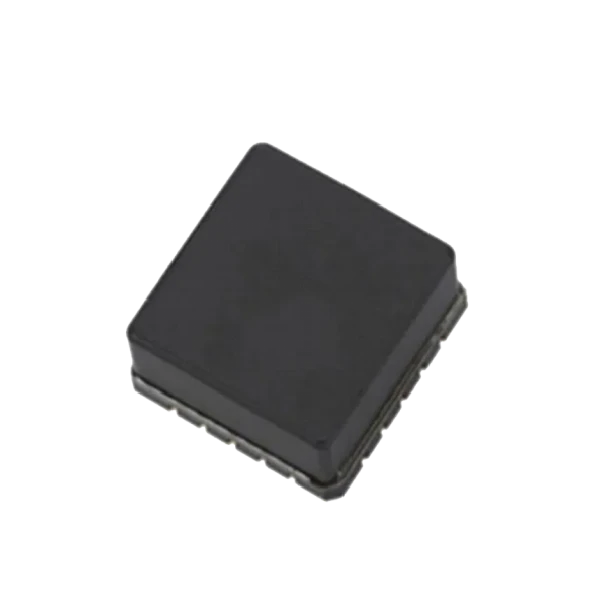

Acceleròmetre MEMS de tres eixos MXT15
Sensor de temperatura integrat
Sortida digital
Paquet de ceràmica
Descripció
Característiques clau
- Alta estabilitat
- Interval seleccionable
- Sensor de temperatura integrat
- Sortida digital
- Paquet de ceràmica
Aplicacions
- IMU
- Avònica
- Control d'actitud
- Estabilització de la plataforma
- Navegació assistida per GPS
- Navegació UAV
- Robòtica
Presentació del producte
Acceleròmetre MEMS de 3 eixos de l'empresa MXT15 de grau industrial
amb sortida digital, rangs seleccionables ± 2 g / ± 4 g / ± 8 g. LKF-MXT15 compta amb un baix soroll, una deriva de baixa temperatura i una excel·lent estabilitat a llarg termini, per a sistemes de mesura d'alta precisió. LKF-MXT15 allotjat en un paquet de ceràmica, per a una excel·lent estabilitat a llarg termini.
Tecnologia única
L'empresa és una empresa d'alta tecnologia amb capacitats completes de bucle tancat, des d'equips de bobinat de fibra i bobines fins a FOG, productes d'acceleròmetre MEMS de tres eixos de fibra/quars, circuits IMU, programari i equips de prova. El control del procés d'extrem a extrem millora la qualitat i redueix els costos. Funcionant sota ISO9001 amb processos estrictes, garanteix la fiabilitat i la coherència del producte.
Paràmetres
Especificacions de l'acceleròmetre MEMS de tres eixos MXT15
|
Paràmetre |
Condició |
Min. |
Tipus. |
Màx. |
|
Interval de mesura (g) |
Seleccionable per l'usuari |
±2,±4,±8 |
||
|
-3 dB d'amplada de banda (Hz) |
1000 |
|||
|
No linealitat (%FS) |
Interval de ±2g / ±8g |
0.1 / 1.2 |
||
|
Sensibilitat transversal (%) |
1 |
|||
|
Factor d'escala (sensibilitat) (LSB/g) |
rang de ± 2 g Interval de ± 4 g rang de ± 8 g |
256,000 128,000 64,000 |
||
|
Deriva de temperatura de sensibilitat (%/grau) |
1σ, -40~85 graus |
±0.01 |
||
|
Sensibilitat Repetibilitat (%) |
1σ, @25 graus |
0.16 |
||
|
Sortida de biaix (mg) |
Eix X/Y/Z |
−75 |
±25 |
+75 |
|
Deriva temporal de biaix (mg/grau) |
-40 graus ~ +85 graus |
−0.15 |
±0.02 |
+0.15 |
|
Repetibilitat del biaix (mg) |
Eix X&Y/Z |
±2 ±3 |
||
|
VRE(VRE) (g) |
±2 g, 1 g dir, 2,5 g rms vibració |
<0.4 |
||
|
Inestabilitat de biaix (ug, Allan) |
Eix X&Y/Z |
4 9 |
||
|
Densitat de soroll (ug/√Hz) |
20 |
|||
|
Velocitat de marxa aleatòria (mm/s/√Hr) |
Eix X&Y/Z |
7.5 10.5 |
||
|
Canvi de sortida de l'autoprova (g) |
Eix X&Y/Z |
0.8 / 0.3 |
1.0 / 0.4 |
|
|
Velocitat de dades de sortida (kHz) |
Fsysclk/32 |
|||
|
Resolució de sortida (bits) |
20 |
|||
|
Temps d'inici (ms) |
Standby a Mesura |
< 10 |
||
|
Consum actual (uA) |
Mesura / Standby |
600 20 |
||
|
Sensor de temperatura 25 graus (T25)/escala (TSF) |
4959.2 / 134.66 |
|||
|
Subministrament VCC (V) |
3.0 |
3.3 |
3.6 |
|
|
Tensió IO VIO (V) |
1.8 |
VCC |
||
|
GND digital/analògic (AVSS, DVSS) |
0 |
|||
|
Temperatura de funcionament (graus) |
-40 |
+85 |
||
|
Temperatura d'emmagatzematge (grau) |
-50 |
+125 |
||
|
Humitat |
85% HR |
|||
|
Xoc, sense energia (g) |
0,5 ms, 1/2 sinus |
5,000 |
||
|
Xoc, alimentat (g) |
0,5 ms, 1/2 sinus |
5,000 |
||
|
ESD-HBM(HBM) (kV) |
2 |
|||
|
ESD-CDM(CDM)(V) |
500 |
Nota: Superar les classificacions màximes pot afectar la fiabilitat del producte i causar danys permanents.
