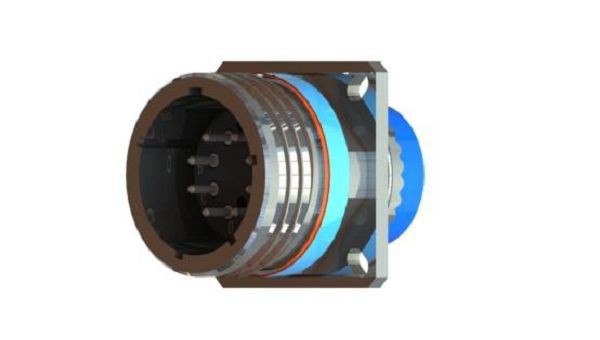

38999 Connector de fibra òptica



El connector de fibra òptica 38999 adopta una connexió ràpida de tres-fils de capçal, un posicionament de cinc-claus amb aparellament cec, una funció anti-acoblament incorrecte i una funció anti-vibració. El connector està fet de 316L o material d'aliatge d'alumini. El connector té pèrdues baixes i alta fiabilitat. El desmuntatge és convenient per a la-instal·lació al lloc. El producte té les característiques de resistència a l'aigua, a la pols i a la corrosió. Les especificacions actuals són: 2 nuclis, 4 nuclis, 6 nuclis, 8 nuclis, etc. Al mateix temps, també es pot personalitzar segons les necessitats dels clients.





● La mida i el rendiment de la interfície s'ajusten a GJB599A (MIL-DTL-38999) Ⅲ, estàndard ARINC801
● Apte per a sistemes d'aviació, electrònics, de vaixells i altres, per a comunicacions òptiques multi-canal
● La carcassa exterior es pot fer de diferents materials i recobriments per satisfer diferents requisits ambientals
● Posicionament de cinc-botons, amb funcions d'acoblament cec i anti-acoblament incorrecte
● Connexió ràpida de tres-fils de capçal, amb mecanisme anti-afluixament
● Les agulles i els casquilles de ceràmica s'utilitzen per realitzar una unió a tope precisa dels contactes
● Hi ha una varietat de variacions de cua disponibles
● Hi ha un endoll adaptador (-hermètic opcional) per desfer-se dels grillons dels cables òptics









● Pèrdua d'inserció: inferior o igual a 0,6 dB
● Temperatura de funcionament: －55 graus -＋85 graus
● Vibració: 10 Hz-2000 Hz, densitat espectral de potència 0,4 G2/Hz, valor quadrat mitjà d'acceleració 23,1
● Xoc: 2940 m/s2, durada 3 ms, velocitat de canvi de velocitat 2,96 m/s
● Vida mecànica: 500 vegades
● Resistència a la tracció: superior o igual a 720N (adaptat a cables òptics superiors a 5,0 mm); Major o igual a 68 N (pont de peça de contacte de 2 mm)
● Estanquitat (aplicable a la presa de l'adaptador hermètic): fuita de gas Menor o igual a 1*10-9 Pa.m3/S, la diferència de pressió entre l'interior i l'exterior és d'1 atmosfera
● Rendiment en polvorització de sal: superior o igual a 500 h (acer inoxidable), superior o igual a 200 h (aliatge d'alumini-cadmi), superior o igual a 48 h (aliatge d'alumini-níquel)





● Aviació
● Electrònica
● Armes
● Vaixell
● Electricitat
● Sistema de comunicació de fibra òptica que requereix un entorn exterior dur

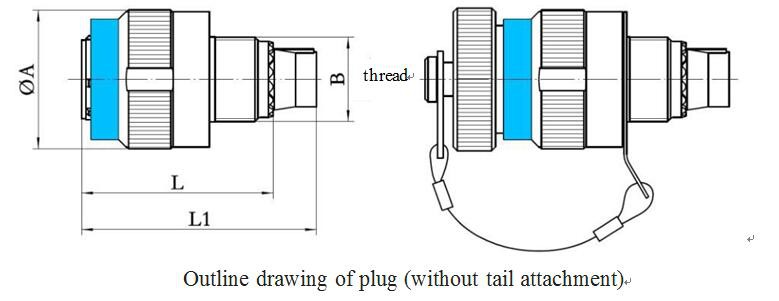

Nom del model d'endoll

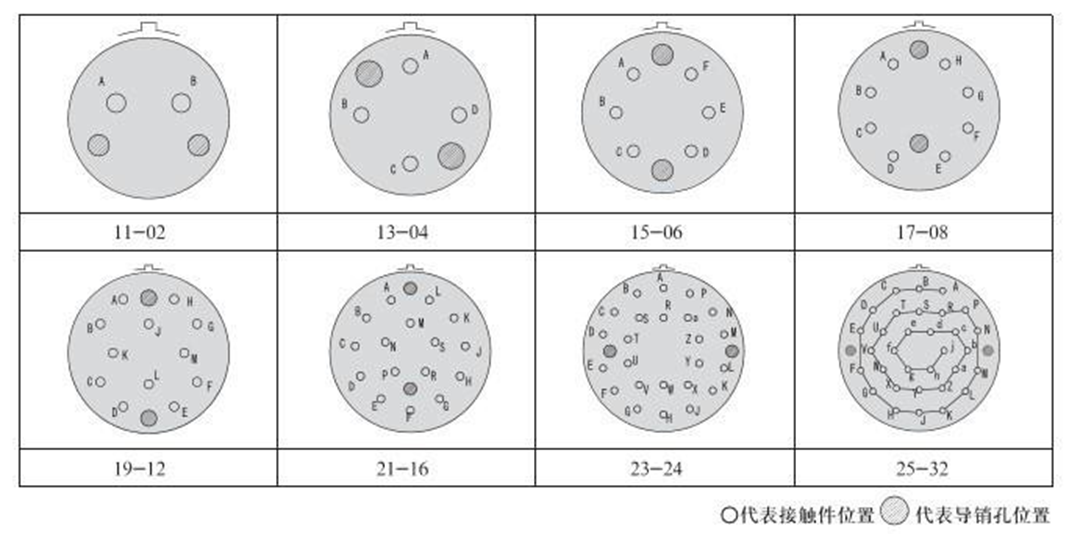

Cap dels connectors anteriors conté contactes





representa la posició de contacterepresenta la posició del forat del passador de guia







Shell NO.	Codi Shell	Un màx	Fil	L màx	L1 màx
11	B	25.00	M15x1-6g	32	42
13	C	29.40	M18x1-6g	32	42
15	D	32.40	M22x1-6g	32	42
17	E	35.60	M25x1-6g	32	42
19	F	38.50	M28x1-6g	32	42
21	G	41.70	M31x1-6g	32	42
23	H	44.90	M34x1-6g	32	42
25	J	48.00	M37x1-6g	32	42

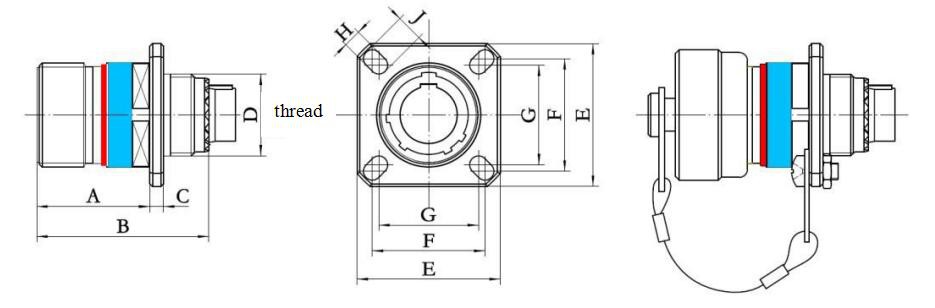

Socket



Shell NO.	Codi Shell	A màx	B màx	C màx	D fil	E	F	G	H	J	K mini	M mini
11	B	20.90	36.50	2.50	M15x1-6g	26.20	20.62	18.26	3.25	4.93	15.88	20.22
13	C	20.90	36.50	2.50	M18x1-6g	28.60	23.01	20.62	3.25	4.93	19.05	23.42
15	D	20.90	36.50	2.50	M22x1-6g	31.00	24.61	23.01	3.25	4.93	23.01	26.59
17	E	20.90	36.50	2.50	M25x1-6g	33.30	26.97	24.61	3.25	4.93	25.81	30.96
19	F	20.90	36.50	2.50	M28x1-6g	36.50	29.36	26.97	3.25	4.93	28.98	32.94
21	G	20.10	36.50	3.20	M31x1-6g	39.70	31.75	29.36	3.25	4.93	32.16	36.12
23	H	20.10	36.50	3.20	M34x1-6g	42.90	34.93	31.75	3.91	6.15	34.93	39.29
25	J	20.10	36.50	3.20	M37x1-6g	46.00	38.10	34.93	3.91	6.15	37.69	42.47

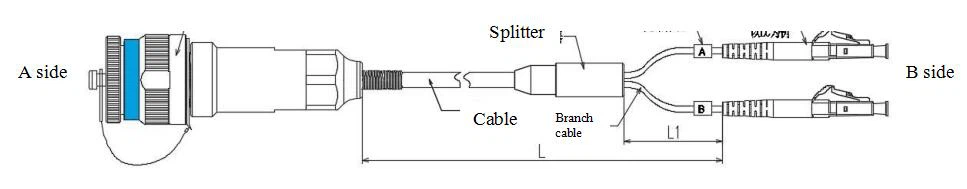

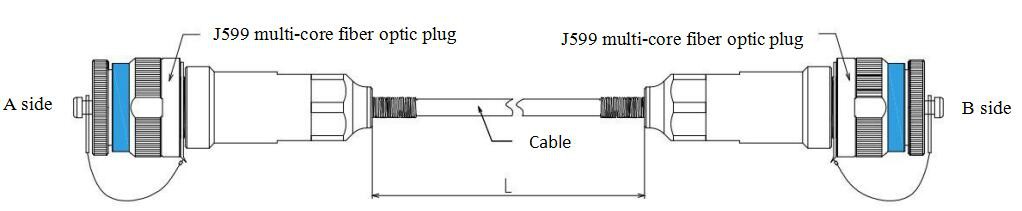

Esquema del conjunt del cable òptic



Endolls de la sèrie J599





[Endoll/receptacle de fibra òptica J599 amb accessoris recomanats per cable de fibra òptica]

Diàmetre exterior (mm)	Quantitat bàsica.	Resistència a la tracció	Resistència a la compressió	Mode de transmissió per cable òptic
3.00	1	Llarg termini 400N	Llarg termini 2000N	S-es refereix al mode únic OM1-MM 62,5/125 OM2-MM 50/125 OM3-MM Gigabit 50/125 OM4-MM Gigabit 50/125
		Curt termini 800N	Curt termini 3000N
3.00	2	Llarg termini 600N	Llarg termini 2000N
		Curt termini 1200N	Curt termini 3000N
4.00	2	Llarg termini 800N	Llarg termini 2000N
		Curt termini 1500N	Curt termini 3000N
4.50	4	Llarg termini 800N	Llarg termini 2000N
		Curt termini 1500N	Curt termini 3000N
5.00	6	Llarg termini 800N	Llarg termini 2000N
		Curt termini 1500N	Curt termini 3000N
6.00	8	Llarg termini 800N	Llarg termini 2000N
		Curt termini 1500N	Curt termini 3000N
6.00	12	Llarg termini 800N	Llarg termini 2000N
		Curt termini 1500N	Curt termini 3000N
7.00	24	Llarg termini 800N	Llarg termini 2000N
		Curt termini 1500N	Curt termini 3000N



El nombre real de nuclis, el diàmetre exterior del cable òptic i la resistència a la tracció es poden personalitzar segons les necessitats del client.

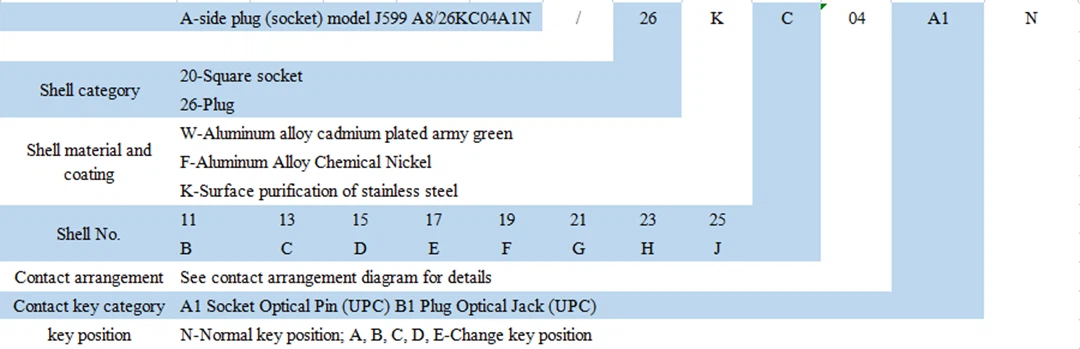

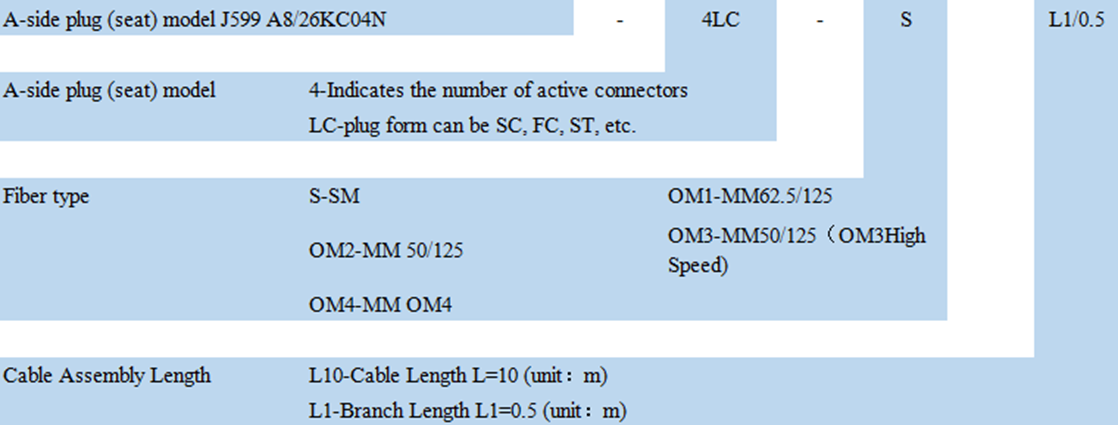

Informació de comanda





[Exemple de número de model de comanda]



(1) J599A8/26KC02N-2LC-S-L10/0,5

Indica: l'extrem A és un endoll J599A8/26KC02N-, l'extrem B és de 2 capçals LC, el cable òptic és un cable òptic d'un sol -mode exterior, la longitud del cable òptic és de 10 m i la longitud de la branca és de 0,5 m.

(2) J599A8/26KC04N-4FC-OM2-L1/0.3

Indica: l'extrem A és un endoll J599A8/26KC04N-, l'extrem B és de 4 capçals FC, el cable òptic és un cable òptic 62,5/125 multimode a l'aire lliure, la longitud del cable òptic és d'1 m i la longitud de la branca és de 0,3 m.



Esquema del conjunt del sòcol

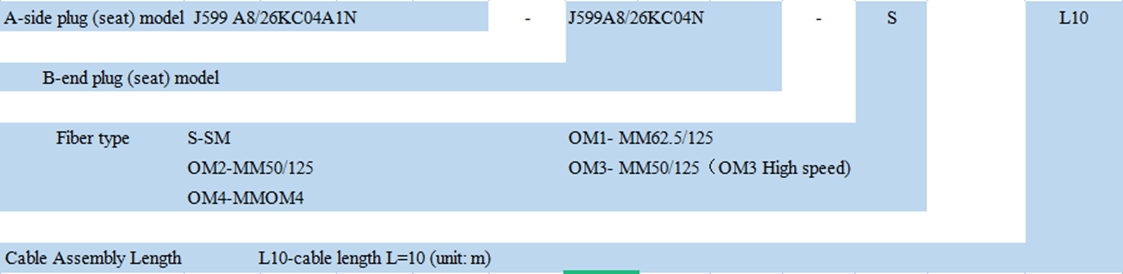

Informació de comanda



[Exemple de número de model de comanda]



(1) J599A8/20KC02A1N-2FC-S-L0.5

Indica: l'extrem A és una presa J599A8/20KC02A1N-, l'extrem B és de 2 capçals FC, el cable òptic és un cable òptic d'un sol -mode exterior i la longitud del cable òptic és de 0,5 m.

(2) J599A8/20KC04A1N-4FC-OM2-L1

Indica: l'extrem A és la presa J599A8/20KC04A1N-, l'extrem B és de 4 capçals FC, el cable òptic és un cable òptic multimode exterior 62,5/125 i la longitud del cable òptic és d'1 m.
