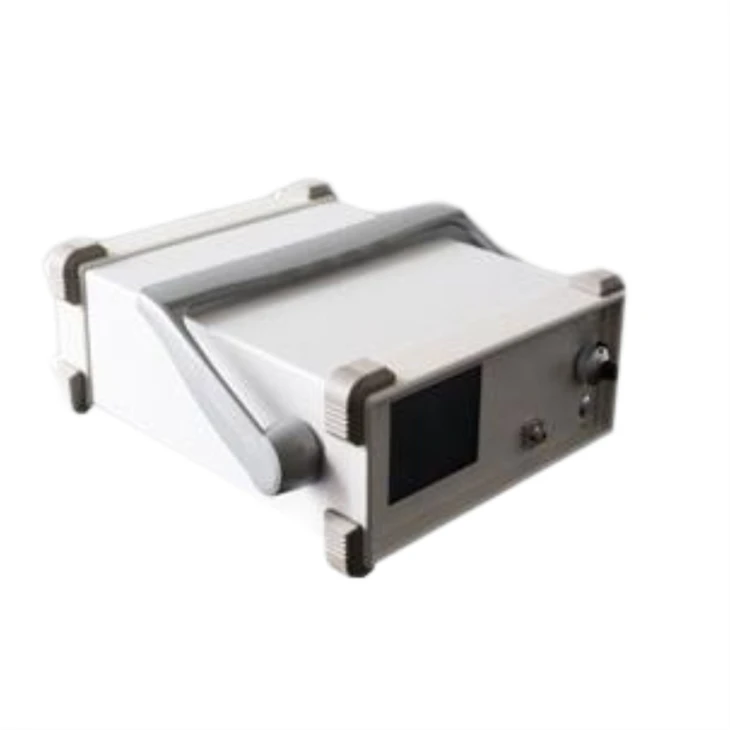

Font làser DFB de la sèrie TC-DFB de 1550 nm
La font làser DFB de 1550 nm de la sèrie TC-DFB adopta làsers DFB-d'alt rendiment, circuits ATC i APC de disseny únic i control d'aïllament, que garanteix una estabilitat de longitud d'ona i potència extremadament alta.
Descripció
Descripció del producte
La font làser DFB de 1550 nm de la sèrie TC-DFB adopta làsers DFB-d'alt rendiment, circuits ATC i APC de disseny únic i control d'aïllament, que garanteix una estabilitat de longitud d'ona i potència extremadament alta. Es pot utilitzar àmpliament en proves de components de fibra, sistemes de detecció de fibra, proves de sistemes CWDM i DWDM, etc.
Característiques
● Longitud d'ona ITU opcional
● Alta potència de sortida opcional
● Aïllador òptic-integrat
● Múltiples modes de treball disponibles
● Mòdul i embalatge d'escriptori
Aplicacions
● Distància làser
● Font de llum de llavors
● Comunicació per fibra òptica
● Sistema de detecció de fibra òptica
Paràmetre de rendiment
|
Paràmetres |
Símbols |
Valor mínim |
Valor típic |
Valor màxim |
Unitat |
|
Longitud d'ona de treball |
l |
1547 |
- |
1560 |
nm |
|
Potència òptica de sortida |
Po |
10 |
20 |
100 |
mW |
|
amplada de línia |
Dl* |
- |
1 |
- |
MHz |
|
Relació de supressió del mode de vora |
SMSR |
30 |
35 |
- |
dB |
|
Aïllament de la llum |
ISO |
30 |
35 |
- |
dB |
|
Intensitat relativa del soroll |
RIN |
- |
- |
-150 |
dB/Hz |
|
Relació d'extinció de polarització* |
ER |
15 |
20 |
|
dB |
|
Estabilitat de potència |
PSS |
|
|
±0.005 |
dB/5min |
|
PLS |
|
|
±0.01 |
dB/8h |
|
|
Aïllament de sortida |
ISO |
30 |
35 |
|
dB |
|
especificacions |
|
Escriptori |
Mòdul |
||
|
Mides exteriors L x W x H |
|
320×220×90 mm |
80×100×24 mm |
||
|
Requisits d'alimentació |
|
AC 220V ± 10% 30W |
DC +5V |
||
|
Fibra de sortida |
|
SMF/PMF |
|||
|
Mode de treball |
|
CW |
|||
|
Connector òptic |
|
FC/PC FC/APC O especificat per l'usuari |
|||
*La sortida làser s'acobla amb fibra de manteniment de la polarització
Condicions límit
|
Paràmetres |
Símbols |
Unitat |
Valor mínim |
Valor típic |
Valor màxim |
|
Temperatura de treball |
A dalt |
ºC |
-5 |
|
55 |
|
Temperatura d'emmagatzematge |
Tst |
ºC |
-40 |
|
85 |
|
Humitat |
RH |
% |
5 |
|
90 |
Informació de comanda
|
TC |
DFB |
15 |
X |
XX |
X |
XX |
XXX |
|
|
DFB |
Longitud d'ona: 15-1550 nm Es pot marcar la longitud d'ona DWDM |
Embalatge: M -- Mòdul D - Escriptori |
Potència: 10-10 mW …… 40--40 mW 50---50mW 60---63mW 100--100 mW |
Pigtail: P---PMF S---SMF |
Connector de fibra òptica: FP---FC/PC FA---FC/APC SP --- Especificat per l'usuari |
amplada de línia: buit --- 5-10MHz 2M---2-5MHz 1M----1MHz 500K--500KHz 200K-200KHz 100K-100KHz 50K----50KHz |
Espectre típic
Estructura interna
